BIM技术应用方案

1.1 BIM+GIS技术

BIM技术是工程项目在设计、分析、建造和运维过程中的数字化表达。通过在空间几何模型基础上叠加时间、数量和成本、建造与管理等信息，实现从3D 到4D 、5D 等的多维表达，以BIM技术为驱动的项目全生命期管理和潜在效益正在不断被认识。BIM技术具有可视化、参数化、标准化的特点，具有信息共享、协同工作的核心价值，在施工总承包管理中，应用BIM技术可以提高管理效率和工作质量。

1.2 工程量统计

在项目施工过程中，处理向业主方的报量、审核分包工程量是合同管理过程中频繁发生处理过程，期间涉及到大量的现场完成情况的确认、工程量的统计及计算。利用八维BIM8D中记录的完成情况、现场签证情况，商务人员可以快速统计已完成部分的清单工程量，快速完成向甲方的进度款申请及分包工程量的审核。

软件产生了 真实、准确、共享的实际工程量和预算工程量，为材料员采购、造价人员成本分析、项目经理宏观掌控提供数据支撑。

1.3 进度管理

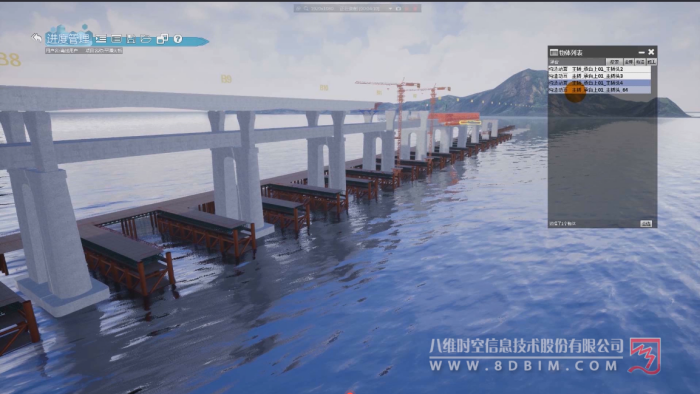

通过对BIM模型的参数互动调节来模拟计划进度与实际进度，能对实际进度与计划进度作比较，并用不同的颜色展示提前、延迟、正常、未施工、施工中、已施工等施工状态。

计划进度以三维虚拟现实模拟的形式将工程进展状态（包括工艺）进行3D互动展示，将实际进展采用三维虚拟现实模拟或监控录像、照片等形式展示。

1.4 土建深化设计

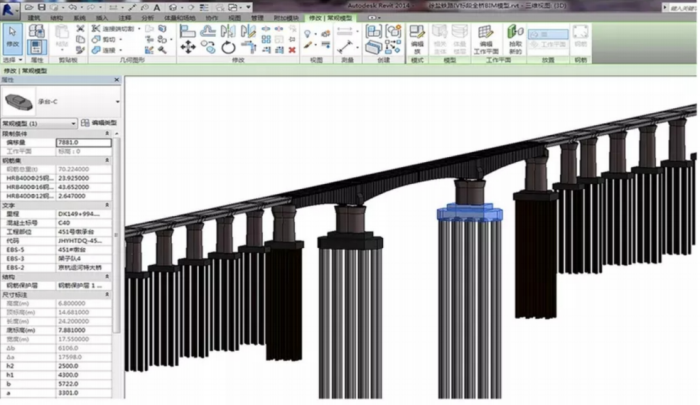

1.4.1建立BIM模型

预计的制作效果：增加不同结构整体和部位的BIM模型实例

钢筋展示

1.4.2碰撞检查分析

    通过建立的BIM模型进行设计图纸中的结构构件自身的冲突碰撞关系的检查，特别适用于进行管线冲突、钢筋冲突、钢筋与预应力之间的冲突检查，通过碰撞检查找到冲突位置和具体情况，进行优化和合理布置。

1.4.3图纸工程量复核、图纸审查

通过BIM模型的建立过程严格复原图纸，形成三维BIM模型，对图纸的各种工程数量进行准确的统计，在严格的BIM建模过程中通过建立符合期望的模型，从而完成对图纸自身的错、漏、碰等问题的检查和复核，

1.4.4漫游展示（用于宣传展示）

   对一些场景的内外部采用自由视角进行观察、展示，适用于初步方案展示、不同方案的外观效果选择等场合。

1.4.5施工模拟（用于技术交底、方案比选）

简单效果：（对场景不做具体针对性建模，不要求真实地形、地貌）

施工模拟（级别1）

施工模拟（级别1.5）

1.5 运输设备路径检测

交通模拟：为了科学、合理分析不同围挡方案下道路车流的通行畅通情况，可利用BIM技术，横向对比不同施工围挡方案下的交通通行顺畅情况，对交通围挡提出合理化建议。在程度上小化管廊施工围挡对于路面交通的影响。

1.6 关键节点模拟

八维BIM 8D打破传统“华而不实”的虚拟建造过程展现方式，对BIM应用中的施工模拟进行了重新的定义，可以让项目管理人员在施工之前提前预测项目建造过程中每个关键节点的施工现场布置、大型机械及措施布置方案，还可以预测每个月、每一周所需的资金、材料、劳动力情况，提前发现问题并进行优化。BIM5D的施工模拟应用于项目整个建造阶段，真正的做到前期指导施工、过程把控施工、结果校核施工，实现项目的精细化管理。

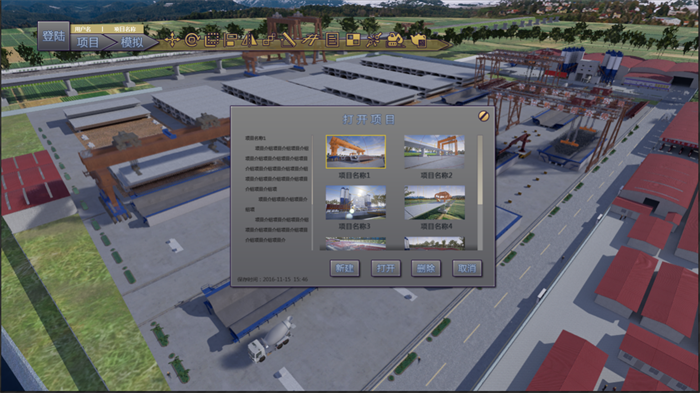

点击方案管理按钮可编辑项目的方案信息：

每个方案对应一个独立的模型场景，可随时切换。

点击明细表按钮可打开场景明细表：

可浏览、查找整个场景的所有模型相关信息。并且可以导出为外部表格文件。

点击模拟按钮展开模拟菜单：

点击创建按钮可打开创建面板，里面是可以在场景中放置的物体：

基于BIM8D的4D、5D施工模拟

1.7 质量管理

质量安全在施工现场管理中的重要性毋容置疑，八维BIM8D提供基于BIM技术的质量安全管理方案。当等问题发生时，通过手机对质量安全内容进行拍照、录音和文字记录，并关联模型。软件基于云自动实现手机与电脑数据同步，以文档图钉的形式在模型中展现，协助生产人员对质量安全问题进行管理。

基于BIM8D移动应用记录现场质量安全等问题

1.8 临建BIM应用

八维8D施工现场布置产品是一个基于BIM技术快速建立施工现场布置情况的软件，内置了道路、板房、加工场、料场、围栏等多种施工现场构件，并可以导入施工场地布置平面图进行定位建模，帮助客户快速的建立施工现场的三维模型。

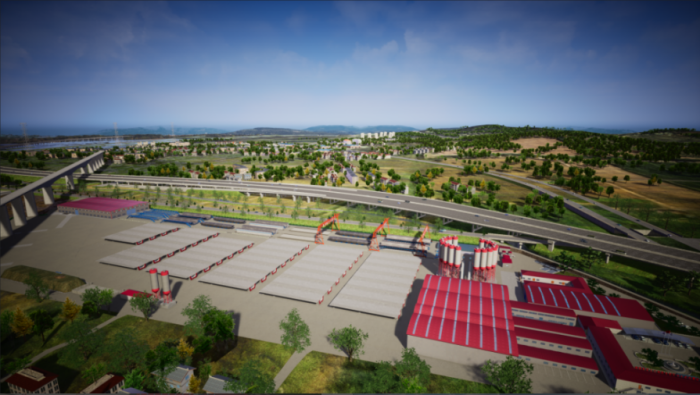

场地布置案例模型

 导入BIM8D的场地布置案例模型
